Løs fibertørker

I. Introduksjon

Denne løsfibertørkeren er en forbedret versjon av den tradisjonelle tørketrommelen, med høy grad av automatisering, enkel betjening, et bredt justerbart hastighetsområde for tørkekjeden og høy energieffektivitet.

II. Hoved tekniske egenskaper

1. Vedtar et resirkuleringssystem for varmluft og energibesparende spjeld, som sikrer energieffektivitet og mer jevn tørking;

2. Hoveddrivkjeden bruker frekvensomformingshastighetsregulering for å tilpasse seg ulike krav til tørking av løs fiber;

3. Hvert tørkekammer har en uavhengig avtrekksport, som tillater justering av eksosvolumet i henhold til forskjellige arbeidsforhold, og sparer energi;

4. Tørkekammeret har et uavhengig automatisk temperaturkontrollsystem, noe som resulterer i minimalt temperaturavvik;

5. Kald luft trekkes inn ved innløp og utløp, noe som sikrer jevn fibertemperatur etter tørking;

6. Filtersilen er enkel å rengjøre.

III. Hovedkonfigurasjon

1. Hovedsoneinndeling: Løsfibertørkeren er delt inn i to deler: en tørkesone (3 rom) og et transmisjonsrom.

2. Sirkulasjonsvifte: En 15kW sirkulasjonsvifte er installert på toppen av tørkesonen, noe som gjør luftsirkulasjonen i kammeret mer effektiv.

3. Luftstrømfordeling: Sirkulasjonsviften er utstyrt med en luftstrømfordelingsskjerm, som sikrer jevnere og jevnere luftstrøm og garanterer tørkekvalitet.

4. Stålramme for tørkekammer: Konstruert med 2,5 mm standard firkantrør.

5. Temperaturkontroll: Utstyrt med en pålitelig pneumatisk membranventil for å kontrollere damp, og effektivt opprettholde stabil temperatur i tørkekammeret.

6. Drenering: Bruker et høyytelses avløp av typen omvendt bøtte med en bypass Y-ventil, noe som muliggjør mer effektiv gjenbruk av avløp og dampbevaring.

7. Transmisjonsnettplate: Laget av rustfritt stålnett.

8. Varmeavledningsfinner: 1 to sett med rom, med spiralviklet aluminiumsdesign;

9. Energibesparende spjeld: Elektriske spjeld (proporsjonal kontrollåpning) er installert på toppen, og justerer åpnings- og lukkestørrelsen i sanntid i henhold til temperatur for større energieffektivitet;

10. Fjerning av rusk under nettpanelene: En bunnplate er installert mellom øvre og nedre nettpaneler for enkel rengjøring og oppsamling av lo og lo;

11. Hvert rom er utstyrt med bevegelige skjermer for enkelt daglig vedlikehold og rengjøring;

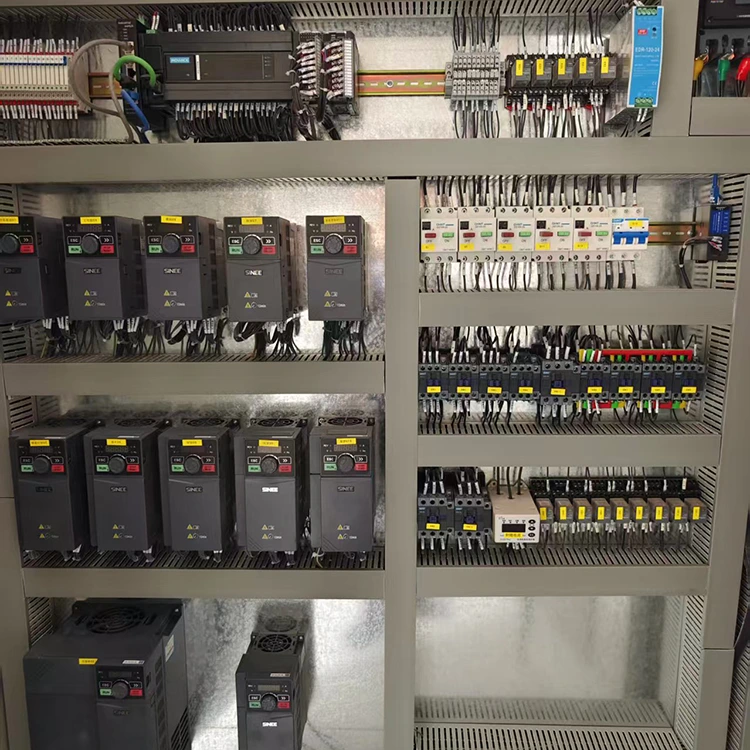

12. Drivmotoren er utstyrt med frekvensomformerkontroll, som muliggjør fleksibel justering av transporthastigheten etter behov;

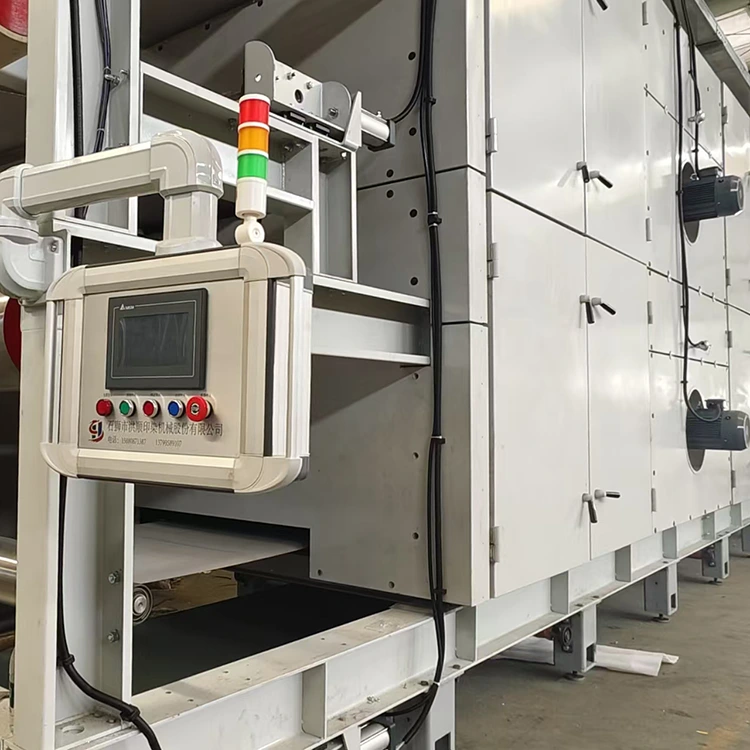

13. Elektrisk kontroll: Berøringsskjermkontroll med innebygd PLS, som tilbyr enkel betjening og intuitivt display;

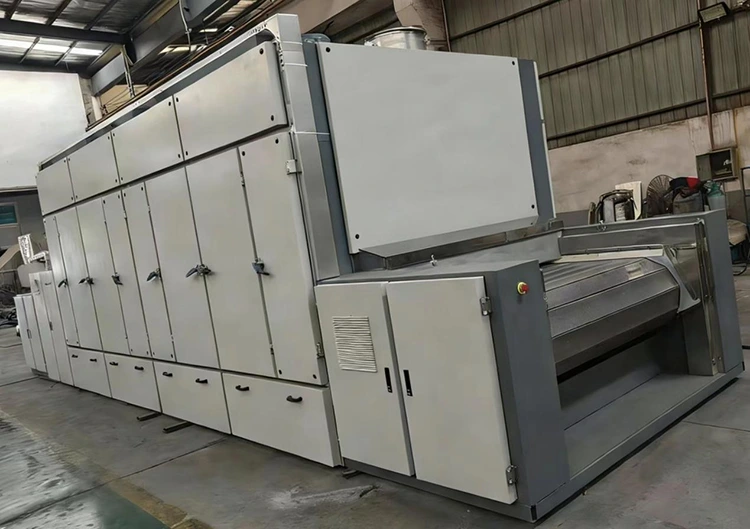

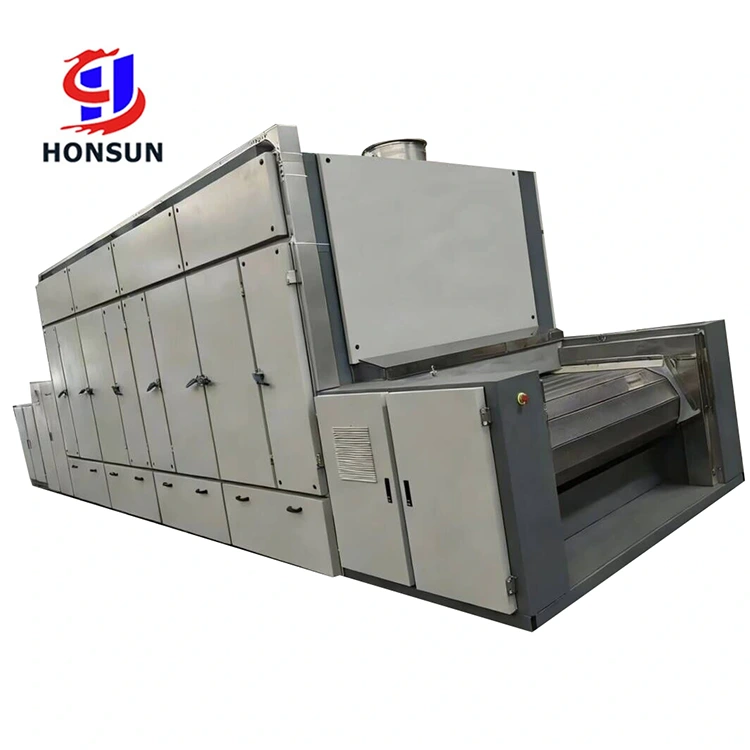

Fysisk bilde

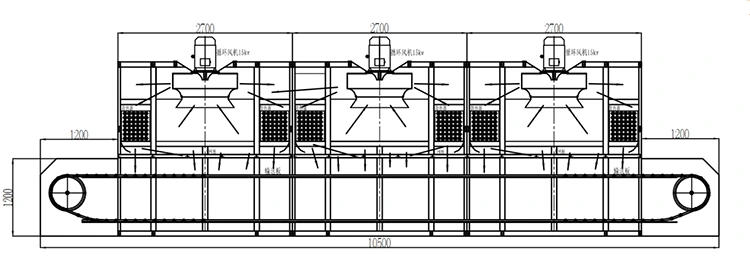

Sidemålstegning

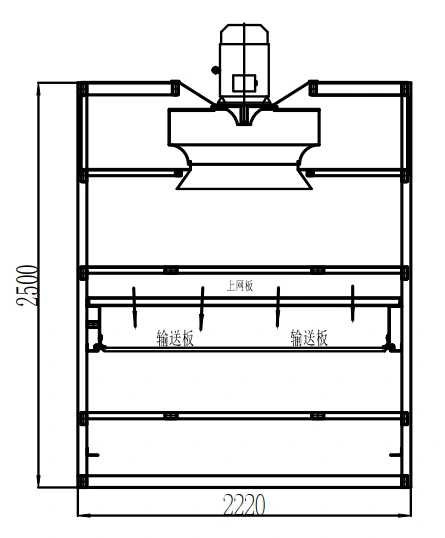

Måltegning foran
